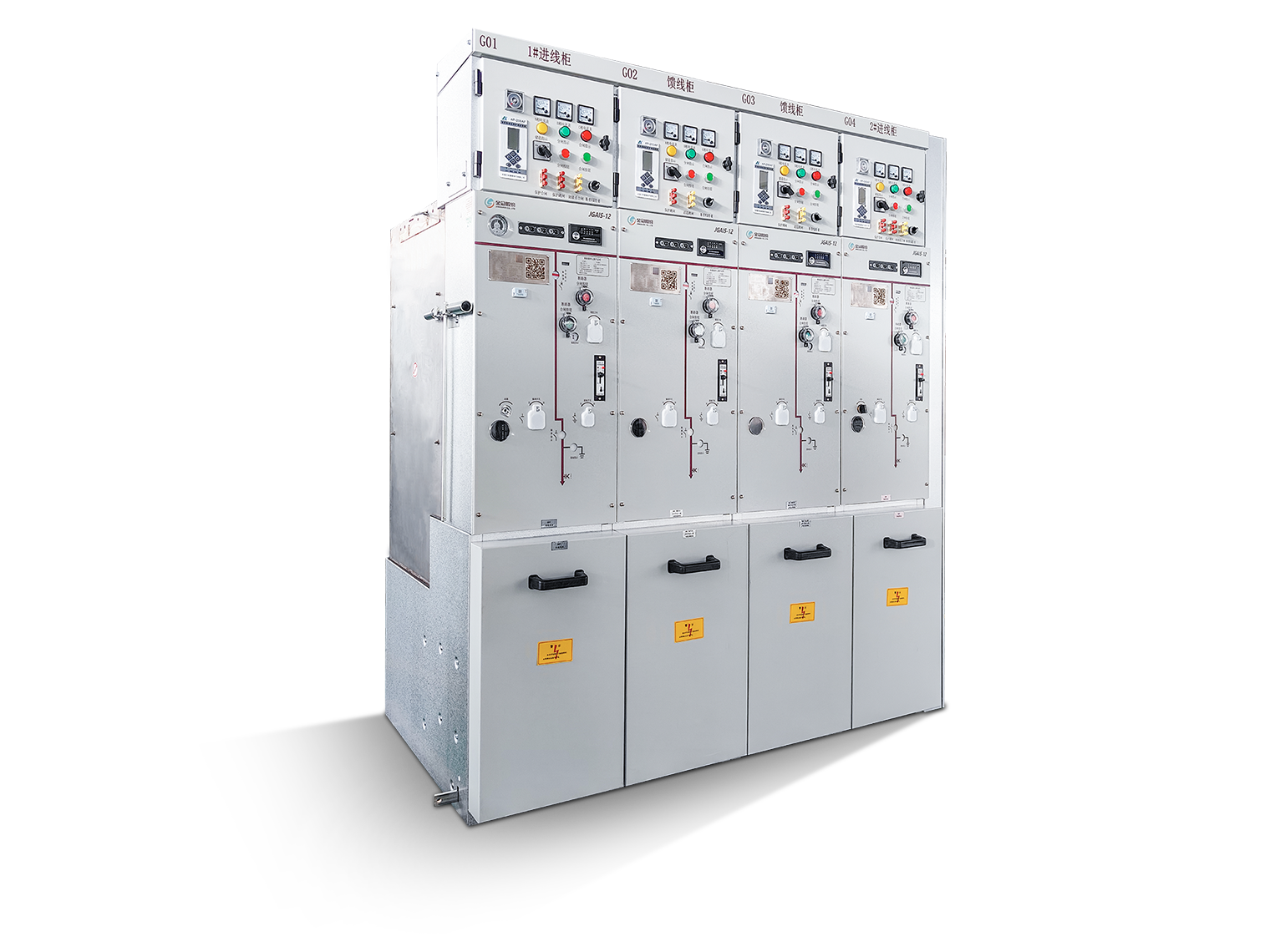

JGAIS-12 环保气体绝缘环网开关设备
JGAIS-12型环保气体绝缘环网柜专为额定电压12kV，额定电流630A设计，并兼具国网标准化定制方案要求。此环网柜采用创新技术，将开关及关键部件整合于密闭干燥气箱内，确保无带电部分外露，不仅结构紧凑，且具备全绝缘、长寿命及免维护的特性。其体积小巧，安全可靠，即便在恶劣环境下也能稳定运行，同时有效减少了温室气体排放，零表压下亦能正常工作。结构上，该环网柜的每个单元精心划分为仪表室、操作机构与一次电路三大模块。仪表室内可灵活配置微机保护（智能控制器）及多种仪表；操作机构则采用专用弹操设计，并支持电动模块升级。
适用于小型二次配电站、开闭所、工矿企业、交通枢纽（如机场、铁路）、商业区、高层建筑、高速公路、地铁及隧道等多种场景。
产品亮点
采用零表压干燥空气替代SF6气体，无温室气体排放，绿色环保。
环境适应性强，高压元件全密封于金属气箱内。特别适用于高海拔、严寒、潮湿、污秽等恶劣环境。
微正压设计降低泄漏风险，零表压满足所有国标电气性能（含短路开断）。金属外壳可靠接地，安全可靠。
采用免维护、长寿命真空灭弧室。密封气箱使高压绝缘不受环境影响，不易老化。设备寿命周期内无需气体回收处理。
柜体尺寸小，节约占地，采用模块式即插即用插接技术，现场拼接安装便捷，方案灵活。
技术参数
| 项 目 | C单元柜 | V单元柜 | |
| 负荷开关柜 | 断路器柜 | ||
| 额定电压(kV) | 12 | 12 | |
| 额定电流 ( A ) | 630 | 630 | |
| 额定频率(Hz) | 50 | 50 | |
| 1min工频耐受电压(kV) | 相间、相对地 | 42 | 42 |
| 断口间 | 48 | 48 | |
| 雷电冲击耐受电压(kV) | 相间、相对地 | 75 | 75 |
| 断口间 | 85 | 85 | |
| 局部放电 1.1Ur (pC) | 20 | 20 | |
| 额定短时耐受电流(kA/s) | 20/4 | 20/4 | |
| 额定峰值耐受电流(kA) | 50 | 50 | |
| 额定短路开断电流(kA) | 一 | 20(30次) | |
| 额定短路关合电流(kA) | 50 | 50 | |
| 额定容性电流开合试验 | 电缆充电电流(A) | 10 | 25 |
| 架空线路充电电流(A) | 1 | 10 | |
| 额定有功负载电流开合次数(次) | 200 | 一 | |
| 内部燃弧试验 | 电缆室、开关室： IAC级AFLR,20kA,50kA(峰值),0.5s-1s | ||
| 机械寿命(次) | 断路器 | 一 | 10000 |
| 负荷开关 | 10000 | 一 | |
| 隔离开关/接地开关 | 5000/5000 | 5000/5000 | |
| 防护等级 | IP4X | IP4X | |
IP67 | IP67 | ||
注：产品介绍仅作参考使用，具体产品的外观、配置及等信息以销售的实际产品为准。
