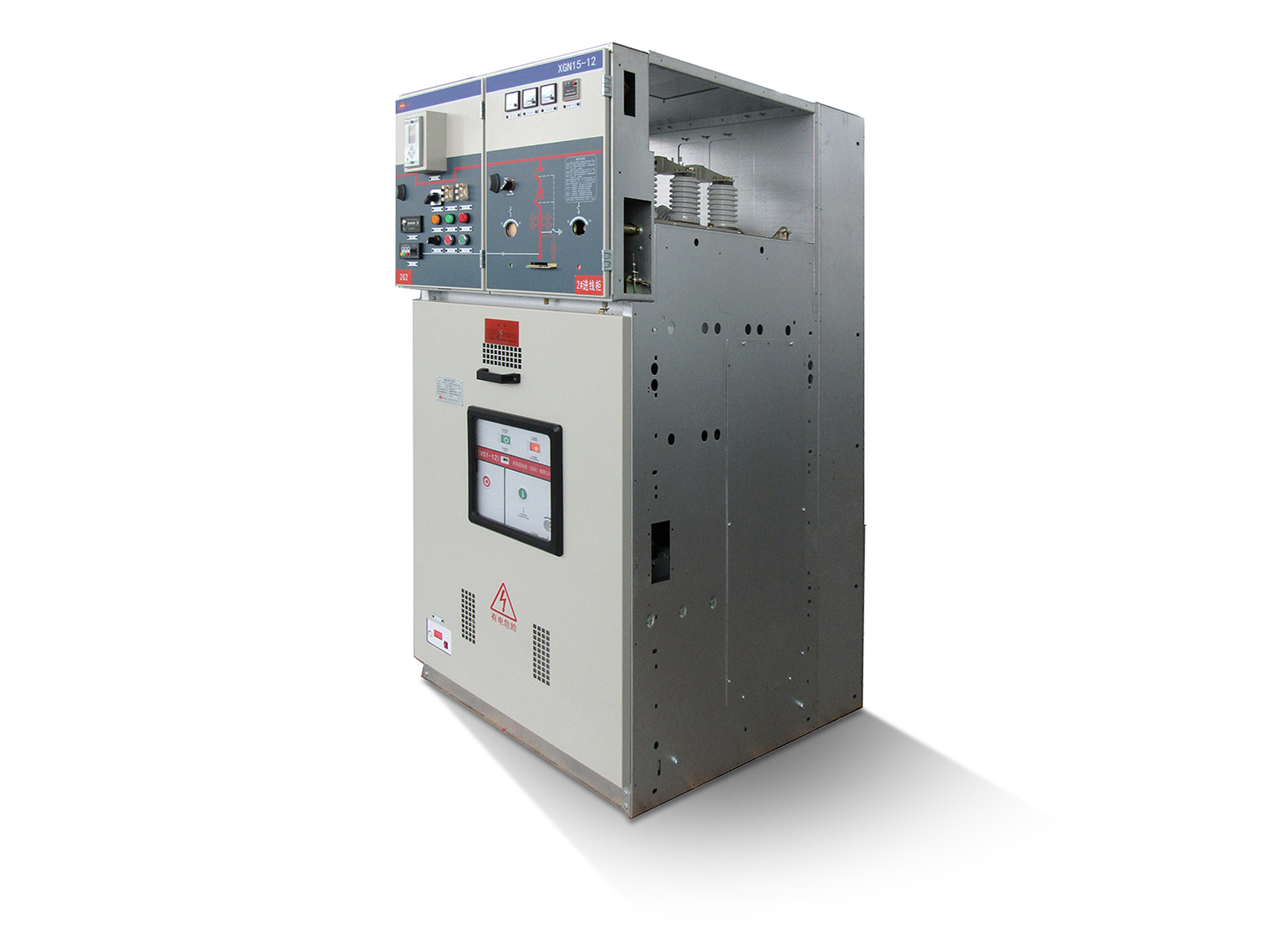

JGKIS-12 空气绝缘环网开关设备
JGKIS-12 空气绝缘环网开关设备是金冠股份专为额定电压12kV，额定电流630~1250A系统设计的，其优势主要体现在结构精简、可靠性高以及安装通用性强等方面。该设备采用真空灭弧原理和空气绝缘技术，灭弧室被环氧树脂包覆密封，形成小型一体式的功能模块，每相单独固封，三相共机构，使得结构更加精简且维护成本低。同时，产品采用隔离开关、接地开关、负荷/断路器开关整体式设计，结构紧凑且方案灵活完备，能够满足主流设计方案的要求。
适用于城市电网、高速铁路、风力发电站、小型工厂、轻型采矿设备、地铁与隧道、商业中心、购物中心、酒店、办公楼等场景，还可以安装于紧凑型箱式变电站中。
产品亮点
采用高性能的三工位隔离/接地开关，真空灭弧、弹簧操作机构，结构精简、操作方便、性能可靠。
顶部扩展母线、馈线端子采用自然空气绝缘，扩展灵活、通用性强。
技术参数
| 项 目 | C单元柜 | F单元柜 | V单元柜 | |
| 负荷开关柜 | 组合电器柜 | 断路器柜 | ||
| 额定电压(kV) | 12 | 12 | 12 | |
| 额定电流(A) | 630 | 200 | 630 | |
| 额定频率(Hz) | 50 | 50 | 50 | |
| 1min工频耐受电压(kV) | 相间、相对地 | 42 | 42 | 42 |
| 断口间 | 48 | 48 | 48 | |
| 雷电冲击耐受电压(kV) | 相间、相对地 | 75 | 75 | 75 |
| 断口间 | 85 | 85 | 85 | |
| 局部放电 1.1Ur (pC) | 20 | 20 | 20 | |
| 额定短时耐受电流(kA/s) | 25/4 | 一 | 25/4 | |
| 额定峰值耐受电流(kA) | 63 | 一 | 63 | |
| 额定短路开断电流(kA) | 一 | 31.5 | 25(30次) | |
| 额定短路关合电流(kA) | 63 | 80 | 63 | |
| 额定容性电流开合试验 | 电缆充电电流(A) | 10 | 10 | 25 |
| 架空线路充电电流(A) | 1 | 1 | 10 | |
| 额定有功负载电流开合次数(次) | 200 | 一 | 一 | |
| 交接电流(A) | 一 | 3150 | 一 | |
| 内部燃弧试验 | IAC级AFLR,25kA,63kA(峰值),1s | |||
| 机械寿命(次) | 断路器/负荷开关 | 10000 | 10000 | 10000 |
| 隔离开关 | 5000 | 5000 | 5000 | |
| 接地开关 | 5000 | 5000 | 5000 | |
| 防护等级 | 外壳 | IP4X | IP4X | IP4X |
注：产品介绍仅作参考使用，具体产品的外观、配置及等信息以销售的实际产品为准。
