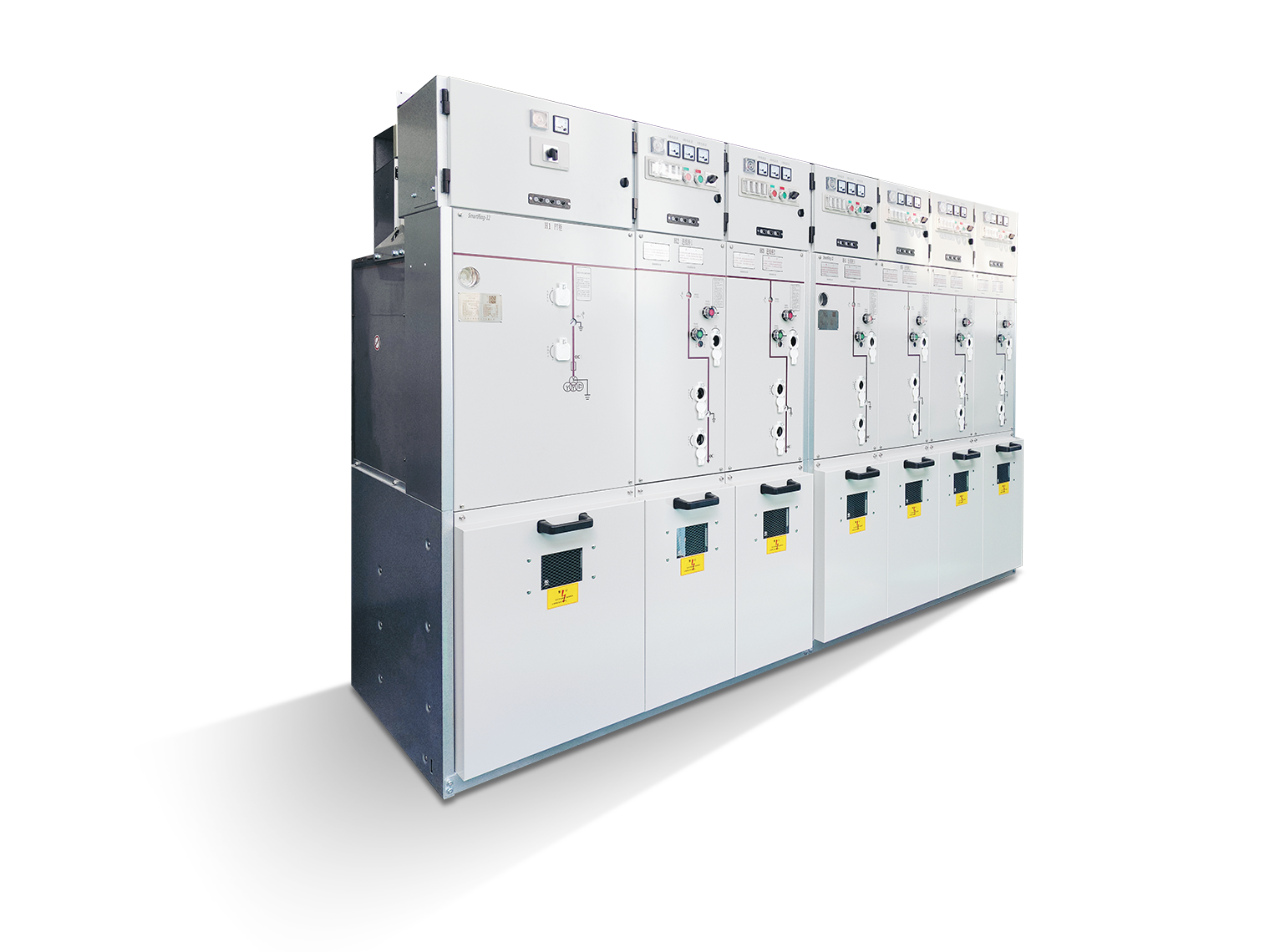

JGR-12/24 SF6 绝缘智能型环网开关设备
JGR系列SF6气体绝缘环网柜是金冠股份针对中国各区域配电网络特点及城市配电网电缆化改造需求精心设计的全新系列，专为额定电压12~24kV、额定电流630A~1250A系统打造，并兼具国网标准化定制方案要求。该系列采用SF6气体作为绝缘介质，将导电回路密封于不锈钢气箱内，实现开关及关键部件的全绝缘、无外露带电部分，结构紧凑且免维护，兼具模块化、可扩展性及高可靠性。
完美适应暴风雪、洪水多发及高污染等恶劣环境，广泛应用于工业园区、居民区、街道、机场、商业建筑等多样化场景。
产品亮点
在共气室的基础上推出了分气室的设计理念，并具有顶扩展和侧扩展两种方式，扩展更灵活、安装更方便。
根据不同的方案可以进行共气室组合，最多可以做到6个单元共用一个气室。
开关柜按全密封设计，无任何裸露带电部件，可在恶劣环境下长期运行。
操作简单、使用安全、维护方便，开关30年少维护或免维护。
完整的自身五防闭锁功能并辅以微机防误装置，实现全方位防护。
技术参数
| 项 目 | CK单元柜 | CF单元柜 | CV单元柜 | ||||
| 负荷开关柜 | 组合电器柜 | 断路器柜 | |||||
| 额定电压(kV) | 12 | 24 | 12 | 24 | 12 | 24 | |
| 额定电流 ( A ) | 630 | 630 | 125 | 125 | 630 | 630 | |
| 额定频率(Hz) | 50 | 50 | 50 | 50 | 50 | 50 | |
| 1min工频耐受电压(kV) | 相间、相对地 | 42 | 65 | 42 | 65 | 42 | 65 |
| 断口间 | 48 | 79 | 48 | 79 | 48 | 79 | |
| 雷电冲击耐受电压(kV) | 相间、相对地 | 75 | 125 | 75 | 125 | 75 | 125 |
| 断口间 | 85 | 145 | 85 | 145 | 85 | 145 | |
| 局部放电 1.1Ur (pC) | 20 | 20 | 20 | 20 | 20 | 20 | |
| 额定短时耐受电流(kA/s) | 20/4 | 20/4 | 一 | 一 | 20/4 | 20/4 | |
| 额定峰值耐受电流(kA) | 50 | 50 | 一 | 一 | 50 | 50 | |
| 额定短路开断电流(kA) | 一 | 一 | 31.5 | 31.5 | 20 | 20 | |
| (30次) | (30次) | ||||||
| 额定短路关合电流(kA) | 50 | 50 | 80 | 80 | 50 | 50 | |
| 额定容性电流开合试验 | 电缆充电电流(A) | 10 | 16 | 10 | 16 | 25 | 31.5 |
| 架空线路充电电流(A) | 1 | 1.5 | 1 | 1.5 | 10 | 10 | |
| 额定有功负载电流开合次数(次) | 100 | 100 | 一 | 一 | 一 | 一 | |
| 转移电流(A) | 一 | 一 | 1750 | 1500 | 一 | 一 | |
| 内部燃弧试验 | 电缆室和气箱室： IAC级AFLR,20kA,50kA(峰值),0.5s-1s | ||||||
| 机械寿命(次) | 断路器 | 一 | 一 | 一 | 一 | 20000 | 10000 |
| 隔离开关/接地开关 | 一 | 一 | 一 | 一 | 5000/5000 | 3000/3000 | |
| 负荷开关/接地开关 | 10000/5000 | 5000/3000 | 10000/5000 | 5000/3000 | 一 | 一 | |
| 防护等级 | 外壳 | IP4X | IP4X | IP4X | IP4X | IP4X | IP4X |
| 气箱 | IP67 | IP67 | IP67 | IP67 | IP67 | IP67 | |
| 20℃ SF6气体额定充气压力(Mpa) | 0.035-0.045 | 0.035-0.045 | 0.035-0.045 | 0.035-0.045 | 0.035-0.045 | 0.035-0.045 | |
| 20℃ SF6气体最低功能压力(Mpa) | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | |
注：产品介绍仅作参考使用，具体产品的外观、配置及等信息以销售的实际产品为准。
