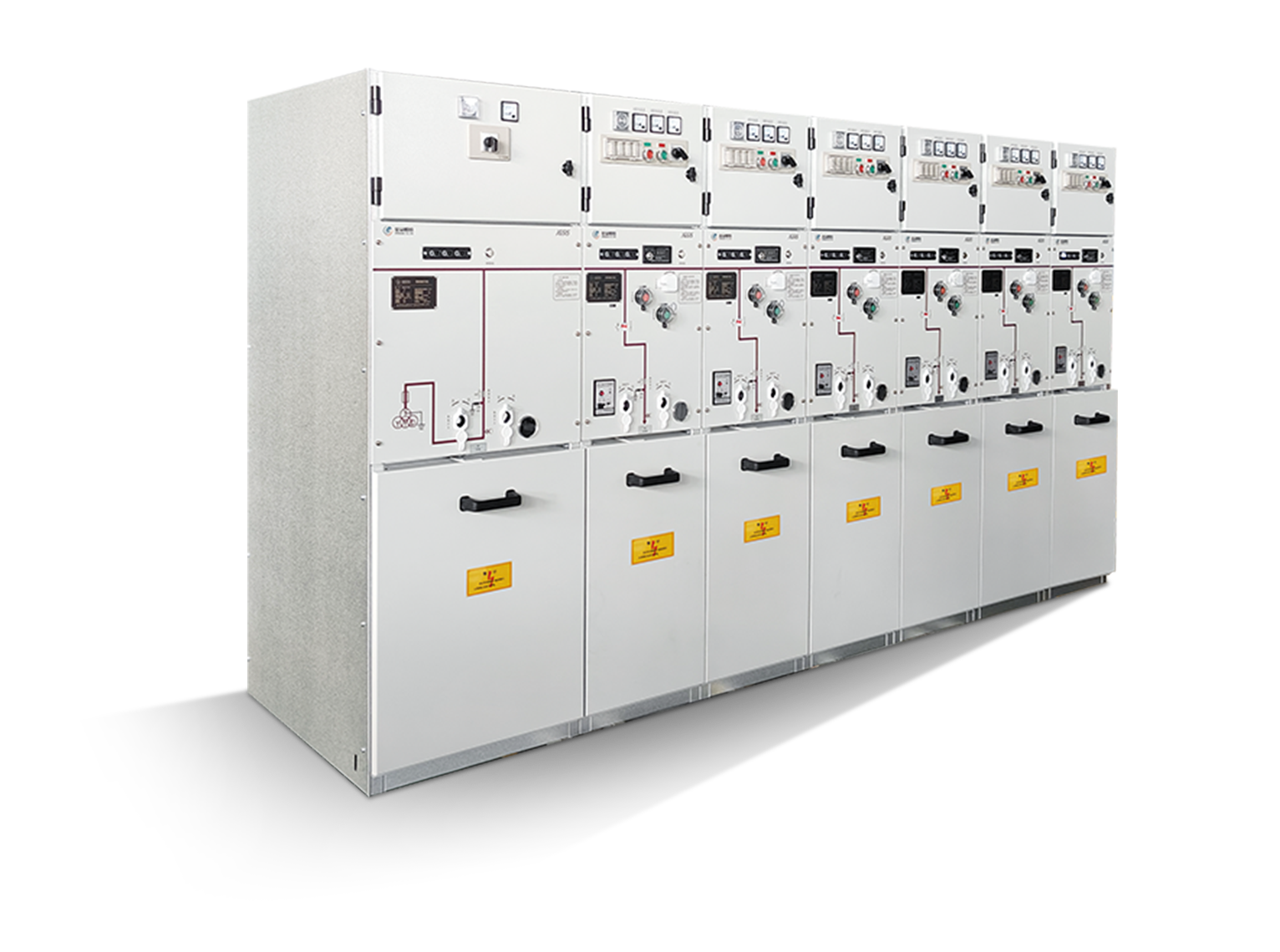

JGSIS-12 固体绝缘环网开关设备
JGSIS-12型固体绝缘环网柜是采用固体绝缘材料，将开关及关键部件进行固封处理，确保无带电部分外露，不仅结构紧凑，而且实现了全绝缘、长寿命及免维护。专为12kV额定电压，额定电流630A设计，并兼具国网标准化定制方案要求。其具有优秀的电气绝缘强度和防电弧性能，确保运行安全；体积小巧、结构紧凑，节省安装空间；模块化设计，易于维护和升级，适应性强；同时，具备远程智能控制和监测功能，实现电力系统的智能化管理。
满足城市电网、工矿企业等场所的电力需求，特别适用于高海拔地区的电能输送。
产品亮点
全绝缘可触摸、一次回路全密封的结构，安全可靠
各功能单元柜间可模块化组合
结构紧凑体积小，安装方便操作简单
对环境和人体无污染和伤害
可实现用户分界功能的环网供电要求，实现配电智能化
技术参数
| 项 目 | C单元柜 | F单元柜 | V单元柜 | |
| 负荷开关柜 | 组合电器柜 | 断路器柜 | ||
| 额定电压(kV) | 12 | 12 | 12 | |
| 额定电流 ( A ) | 630 | 125 | 630 | |
| 额定频率(Hz) | 50 | 50 | 50 | |
| 1min工频耐受电压(kV) | 相间、相对地 | 42 | 42 | 42 |
| 断口间 | 48 | 48 | 48 | |
| 雷电冲击耐受电压(kV) | 相间、相对地 | 75 | 75 | 75 |
| 断口间 | 85 | 85 | 85 | |
| 局部放电 1.1Ur (pC) | 20 | 20 | 20 | |
| 额定短时耐受电流(kA/s) | 20/4 | 一 | 20/4 | |
| 额定峰值耐受电流(kA) | 50 | 一 | 50 | |
| 额定短路开断电流(kA) | 一 | 31.5 | 20(30次) | |
| 额定短路关合电流(kA) | 50 | 80 | 50 | |
| 额定容性电流开合试验 | 电缆充电电流(A) | 10 | 10 | 25 |
| 架空线路充电电流(A) | 1 | 1 | 10 | |
| 额定有功负载电流开合次数(次) | 100 | 一 | 一 | |
| 交接电流(A) | 一 | 3150 | 一 | |
| 内部燃弧试验 | 电缆室、开关室： IAC级AFLR,20kA,50kA(峰值),0.5s | |||
| 机械寿命(次) | 断路器 | 一 | 一 | 10000 |
| 负荷开关 | 10000 | 10000 | 一 | |
| 隔离开关/接地开关 | 3000/3000 | 3000/3000 | 3000/3000 | |
| 防护等级 | 外壳 | IP4X | IP4X | IP4X |
注：产品介绍仅作参考使用，具体产品的外观、配置及等信息以销售的实际产品为准。
