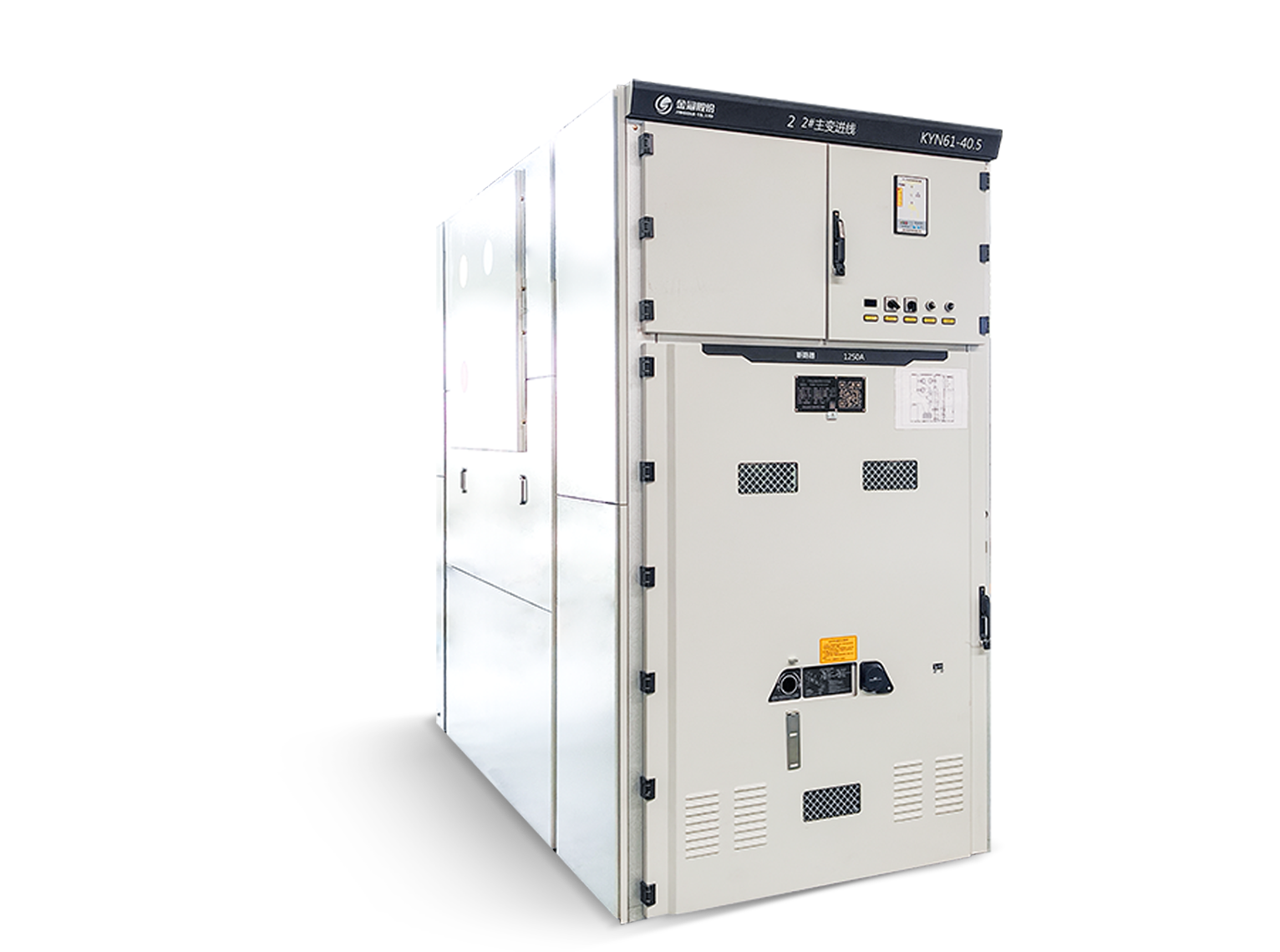

KYN61-40.5 交流金属铠装移开式开关设备
KYN61-40.5 交流金属铠装移开式开关设备，是金冠股份专为额定电压40.5kV、额定电流630~3150A的户内环境设计的产品。该开关柜采用先进的铠装移开式结构，便于维护与检修，同时能够有效隔离电弧，保障操作人员安全。它广泛应用于发电厂、变电站及工矿企业，高效实现电能的接收与分配，兼具强大的电路控制、保护及监测功能。特别适用于频繁操作场合，其坚固的铠装金属封闭结构，不仅提升了设备的耐久性，更保障了操作人员的安全，是现代配电系统的理想选择。
适用于高负荷密度区、电缆馈电网络、变电站、风电、地铁等场景。
产品亮点
功能室采用金属隔板+独立压力释放通道，满足IAC-A级燃弧设计，安全可靠。
同规格手车（断路器/互感器等）可互换，试验/工作位置设双重锁定，联锁防误操作程序降低误操作风险。
支持真空断路器手车灵活配置，主接线方案多样，系统连接适配性强。
母线圆弧工艺减少尖端放电，结合热缩绝缘材料，提升绝缘水平与运行安全性。
便捷维护设计，低压室活门机构支持外置更换，仪表门防下垂。
电缆室空间宽敞，二次走线盖板防护；防爆玻璃视窗直观监控电缆连接。
技术参数
| 项 目 | 单位 | 数据 | |||
| 额定电压 | kV | 40.5 | |||
| 额定频率 | Hz | 50 | |||
| 短时(1min)工频耐受电压：相对地，相间/断口间 | kV | 95/118 | |||
| 雷电冲击耐受电压(峰值):相对地，相间/断口间 | kV | 185/215 | |||
| 局部放电(1.1x40.5KV) | pC | ≤100 | |||
| 额定电流 | A | 630 | 630 | ||
| 1250 | 1250 | 1250 | |||
| 1600 | 1600 | ||||
| 2000 | 2000 | ||||
| 2500 | 2500 | ||||
| 额定短路开断电流 | kA | 20 | 25 | 31.5 | |
| 额定短路关合电流 | kA | 50 | 63 | 80 | |
| 额定短时耐受电流(有效值，4S) | kA | 20 | 25 | 31.5 | |
| 额定峰值耐受电流 | kA | 50 | 63 | 80 | |
| 防护等级 | 外箱体 | IP4X、IK10 | |||
| 隔室间 | IP2X | ||||
| 外形尺寸(宽x深x高) | mm | 1400(1200、1680)x2800(3200)x2600 | |||
注：产品介绍仅作参考使用，具体产品的外观、配置及等信息以销售的实际产品为准。
