智能中压成套开关设备

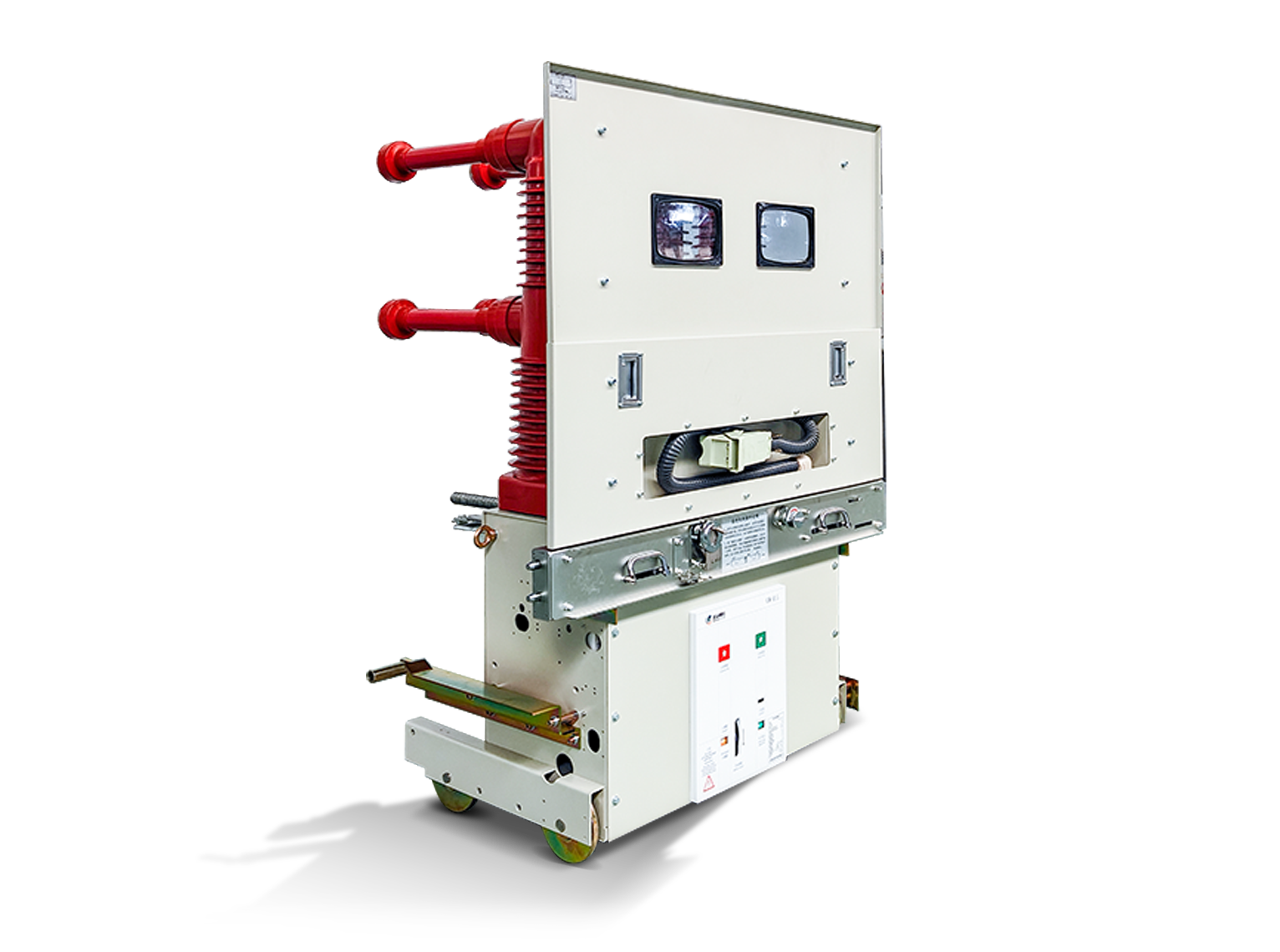

VGW-40.5户内中压真空断路器（弹操式）
VGW-40.5户内交流真空断路器是金冠股份专为KYN61系列高压开关柜设计的，适用于额定电压12~24kV、额定电流630~3150A系统。其优势主要体现在高性能、高可靠性及易于维护等方面。该断路器具备开合正常负荷电流、过载电流及开断额定短路电流的能力，能够保障电力系统的安全稳定运行。其采用先进的技术和材料制造，具有高机械寿命和电气寿命，能够在恶劣的环境下正常工作，确保长期稳定运行。此外，VGW-40.5断路器的结构设计简单，维护方便，能够降低维护成本和停机时间，提高设备的运行效率。
适用于国家配电网络、冶金、电气化铁路、市政建设、港口建设等场所及配套智能终端，可实现配电自动化应用需求
产品亮点
可电动/手动操作，一体式弹簧操作机构，运维方便。
弹簧储能、凸轮驱动、四连杆机构，结构精简，性能稳定，机械寿命长。
采用真空灭弧、环氧树脂固封绝缘，电气性能出色。
可选用手车式或固定式安装，配套灵活。
耐腐蚀、全密封航空插头设计，配电自动化接口可靠性高，长期免维护或少维护。
集成化二次控制模块，具有防烧分合闸线圈、防跳、欠压脱扣等功能。
技术参数
| 额定参数 | 单位 | 参数值 | ||||
| 额定工作电压 | kV | 40.5 | ||||
| 额定绝缘水平 | 额定短时工频耐受电压(1min) | 相间、相对地 | kV | 95 | ||
| 断口 | 118 | |||||
| 额定雷电冲击耐受电压(峰值) | 相间、相对地 | 185 | ||||
| 断口 | 215 | |||||
| 额定工作频率 | Hz | 50 | ||||
| 额定工作电流 | A | 630 | 630 | |||
| 1250 | 1250 | 1250 | ||||
| 1600 | 1600 | |||||
| 2000 | 2000 | |||||
| 2500 | 2500 | |||||
| 额定短路开断电流 | kA | 20 | 25 | 31.5 | ||
| 额定短路关合电流(峰值) | kA | 50 | 63 | 80 | ||
| 额定短时耐受电流 | kA | 20 | 25 | 31.5 | ||
| 额定峰值耐受电流 | kA | 50 | 63 | 80 | ||
| 额定短路持续时间 | s | 4 | ||||
| 额定电缆充电开合电流 | A | 50,C2级 | ||||
| 额定电容器组开合电流(单个/背对背) | A | 400/400,C2级 | ||||
| 额定短路电流开断次数 | 次 | 30(1600A-25kA及以下，优质)、20(其他) | ||||
| 分合闸操作电压 | V | 110、220 | ||||
| 额定操作顺序 | 一 | O-0.3s-CO-180s-CO | ||||
| 机械寿命 | 次 | 20000(1600A-25kA及以下，优质)、10000(其他) | ||||
注：产品介绍仅作参考使用，具体产品的外观、配置及等信息以销售的实际产品为准。
